YMTC 3D NAND ടെക്നോളജി: മൊബൈൽ ടെക്നീഷ്യന്മാർക്കും അഡ്വാൻസ്ഡ് ലേണേഴ്സിനുമുള്ള ഒരു സമഗ്ര ഗൈഡ്

സ്മാർട്ട്ഫോൺ റിപ്പയർ രംഗത്തും ഡാറ്റാ റിക്കവറി മേഖലയിലും ഇന്ന് ഏറ്റവുമധികം ചർച്ച ചെയ്യപ്പെടുന്ന ഒന്നാണ് YMTC (Yangtze Memory Technologies Corp) എന്ന ചൈനീസ് കമ്പനിയുടെ 3D NAND ഫ്ലാഷ് മെമ്മറി. സാംസങ് (Samsung), മൈക്രോൺ (Micron), സ്കൈ ഹൈനിക്സ് (SK hynix) തുടങ്ങിയ വമ്പൻമാരെപ്പോലും ഞെട്ടിച്ചുകൊണ്ടാണ് YMTC ഈ രംഗത്ത് വലിയ മുന്നേറ്റം നടത്തിയത്.

മൊബൈൽ ഫോണുകളിലും SSD-കളിലും സ്റ്റോറേജ് ചിപ്പുകൾ എങ്ങനെയാണ് പ്രവർത്തിക്കുന്നതെന്നും, അവയിൽ YMTC വരുത്തിയ മാറ്റങ്ങൾ എന്തൊക്കെയാണെന്നും വളരെ ലളിതമായി ഈ ലേഖനത്തിലൂടെ മനസ്സിലാക്കാം.

1. എന്താണ് NAND ഫ്ലാഷ് മെമ്മറി? എന്തുകൊണ്ട് YMTC പ്രധാനമാണ്?

നമ്മുടെ സ്മാർട്ട്ഫോണുകളിൽ ഫോട്ടോകളും ആപ്പുകളും ഓപ്പറേറ്റിംഗ് സിസ്റ്റവും സ്ഥിരമായി സേവ് ചെയ്തു വെക്കുന്ന ഭാഗമാണ് NAND ഫ്ലാഷ് മെമ്മറി. ഫോൺ സ്വിച്ച് ഓഫ് ആയാലും ഇതിലെ ഡാറ്റ നഷ്ടപ്പെടില്ല.

പണ്ടുകാലത്ത് വീടുകൾ നിർമ്മിക്കുന്നതുപോലെ ഒരൊറ്റ നിരപ്പായ പ്രതലത്തിലാണ് മെമ്മറി സെല്ലുകൾ നിർമ്മിച്ചിരുന്നത്. ഇതിനെ 2D NAND എന്ന് വിളിക്കുന്നു. എന്നാൽ കൂടുതൽ ഡാറ്റ ഉൾക്കൊള്ളിക്കാൻ വേണ്ടി ഈ സെല്ലുകളെ ഒന്നിനു മുകളിൽ ഒന്നായി അടുക്കി വെക്കാൻ തുടങ്ങി. ഇതിനെയാണ് 3D NAND എന്ന് വിളിക്കുന്നത് (ഒരു സാധാരണ ഒറ്റനില വീടിന് പകരം മൾട്ടി-സ്റ്റോറി ഫ്ലാറ്റ് സമുച്ചയം നിർമ്മിക്കുന്നത് പോലെ).

YMTC-യുടെ ആഗോള പ്രാധാന്യം

മെമ്മറി ചിപ്പ് നിർമ്മാണ രംഗത്ത് അമേരിക്കയുടെയും കൊറിയയുടെയും കുത്തകയായിരുന്നു ഇതുവരെ. എന്നാൽ വളരെ കുറഞ്ഞ കാലം കൊണ്ട് ഈ രംഗത്തേക്ക് കടന്നുവന്ന ചൈനീസ് കമ്പനിയായ YMTC, ലോകത്തിലെ ഏറ്റവും പ്രമുഖ ടെക്നോളജി അനലിസ്റ്റുകളായ TechInsights-ന്റെ റിപ്പോർട്ടുകൾ പ്രകാരം, പ്രമുഖ കമ്പനികളേക്കാൾ മുൻപേ 232-ലെയർ (232-Layer) 3D NAND വിപണിയിൽ ഇറക്കി ലോകത്തെ അത്ഭുതപ്പെടുത്തി.

2. YMTC NAND-ന്റെ പരിണാമം (Evolution)

YMTC വളരെ പെട്ടെന്നാണ് സാങ്കേതികവിദ്യയിൽ വലിയ വളർച്ച കൈവരിച്ചത്. അവരുടെ യാത്ര താഴെ പറയുന്ന ഘട്ടങ്ങളിലൂടെയാണ് കടന്നുപോയത്:

32-ലെയർ & 64-ലെയർ: ആദ്യഘട്ടങ്ങളിൽ YMTC പരീക്ഷണാടിസ്ഥാനത്തിൽ കുറഞ്ഞ ലെയറുകളുള്ള ചിപ്പുകൾ നിർമ്മിച്ചു.
128-ലെയർ: വിപണിയിൽ തങ്ങളുടെ സാങ്കേതിക വൈദഗ്ധ്യം ഉറപ്പിച്ച ഘട്ടമാണിത്. ഇത് മികച്ച ഡാറ്റാ സ്പീഡും സ്റ്റോറേജും നൽകി.
232-ലെയർ (Xtacking 3.0): ഇതാണ് കമ്പനിയുടെ ഏറ്റവും വലിയ വഴിത്തിരിവ്. സാംസങിനും മൈക്രോണിനും ഒപ്പമോ അതിനു മുകളിലോ നിൽക്കുന്ന സാന്ദ്രതയും (Density) വേഗതയും ഈ 232-ലെയർ ചിപ്പുകൾക്ക് നൽകാൻ YMTC-ക്ക് കഴിഞ്ഞു. വളരെ ചെറിയ സ്ഥലത്ത് കൂടുതൽ ഡാറ്റ ഒതുക്കാൻ ഇത് സഹായിച്ചു.
2yy-ലെയർ (Xtacking 4.0): ഇന്ന് 232-ലെയർ മുതൽ 267+ ലെയറുകൾ വരെയുള്ള ചിപ്പുകളിലേക്ക് YMTC തങ്ങളുടെ സാങ്കേതികവിദ്യ ഉയർത്തിയിട്ടുണ്ട്. കൂടുതൽ കാര്യക്ഷമതയുള്ളതും ഡാറ്റാ കൈമാറ്റം വേഗത്തിലാക്കുന്നതുമായ അത്യന്താധുനിക മോഡലുകളാണിവ.

3. എന്താണ് Xtacking സാങ്കേതികവിദ്യ? (The Core Concept)

YMTC-യെ മറ്റു കമ്പനികളിൽ നിന്ന് വേറിട്ടു നിർത്തുന്ന പ്രധാന ഘടകം അവരുടേതായ Xtacking (എക്സ്-സ്റ്റാക്കിംഗ്) ആർക്കിടെക്ചർ ആണ്.

ഒരു സാധാരണ NAND ഫ്ലാഷ് ചിപ്പിൽ പ്രധാനമായും രണ്ട് ഭാഗങ്ങളുണ്ട്:

മെമ്മറി അറേ (Memory Array): ഡാറ്റ സൂക്ഷിച്ചു വെക്കുന്ന ലെയറുകൾ.
പെരിഫറൽ ലോജിക് (Peripheral Logic): മെമ്മറിയെ നിയന്ത്രിക്കുന്ന കൺട്രോളർ സർക്യൂട്ടുകൾ.

മറ്റ് കമ്പനികൾ ഇവ രണ്ടും ഒരൊറ്റ വേഫറിൽ (Wafer – സിലിക്കൺ പാളി) തന്നെ ഒന്നിനു താഴെ ഒന്നായി നിർമ്മിക്കാറാണ് പതിവ്.

Xtacking പ്രവർത്തിക്കുന്നത് എങ്ങനെ?

എന്നാൽ YMTC ചെയ്യുന്നത് തികച്ചും വ്യത്യസ്തമായ ഒരു കാര്യമാണ്:

വേറിട്ട നിർമ്മാണം: അവർ മെമ്മറി അറേ ഒരു വേഫറിലും, പെരിഫറൽ ലോജിക് സർക്യൂട്ട് മറ്റൊരു വേഫറിലും വെവ്വേറെ നിർമ്മിക്കുന്നു.
ഹൈബ്രിഡ് ബോണ്ടിംഗ് (Hybrid Bonding): പിന്നീട് ഈ രണ്ട് വേഫറുകളെയും പരസ്പരം മുഖാമുഖം വെച്ച് കോടിക്കണക്കിന് മൈക്രോസ്കോപ്പിക് കോപ്പർ വയറുകൾ (Metal pads) വഴി ഒന്നിപ്പിക്കുന്നു. ഇതിനെ Wafer-to-Wafer Bonding എന്ന് വിളിക്കുന്നു.

💡 ലളിതമായി പറഞ്ഞാൽ:

“അടുക്കളയും കിടപ്പുമുറിയും വെവ്വേറെ ഡിസൈൻ ചെയ്ത് കൃത്യമായി കൂട്ടിയോജിപ്പിച്ച് ഒരു വീട് ഉണ്ടാക്കുന്നതുപോലെയാണ് Xtacking. ഇത് ചിപ്പിന്റെ വലുപ്പം കുറയ്ക്കാനും, വേഗത വർദ്ധിപ്പിക്കാനും, ഉത്പാദനം എളുപ്പമാക്കാനും സഹായിക്കുന്നു.”

4. Xtacking 3.0 vs Xtacking 4.0

YMTC പുറത്തിറക്കിയ രണ്ട് പ്രധാനപ്പെട്ട പുതിയ തലമുറ സാങ്കേതികവിദ്യകളാണ് Xtacking 3.0-യും 4.0-യും. ഇവ തമ്മിലുള്ള പ്രധാന വ്യത്യാസങ്ങൾ താഴെ പറയുന്ന പട്ടികയിൽ കാണാം:

ഫീച്ചറുകൾ	Xtacking 3.0	Xtacking 4.0
പ്രധാന ഉപയോഗം	232-ലെയർ ചിപ്പുകളിൽ ആദ്യമായി വന്നു.	232 മുതൽ 267+ ലെയർ വരെയുള്ള പുതിയ ചിപ്പുകളിൽ.
ഡാറ്റാ വേഗത	വളരെ ഉയർന്ന വേഗത നൽകുന്നു.	അതിവേഗ PCIe 5.0 SSD-കൾക്ക് അനുയോജ്യമായ ഡാറ്റാ ട്രാൻസ്ഫർ സ്പീഡ് (14 GB/s വരെ).
ഡെൻസിറ്റി (സാന്ദ്രത)	15.03 Gb/mm² എന്ന മികച്ച ഡെൻസിറ്റി.	സെന്റേർഡ് എക്സ്-ഡീകോഡർ (Centered X-DEC) വഴി കൂടുതൽ മികച്ച കാര്യക്ഷമത.
കണക്റ്റിവിറ്റി	മെച്ചപ്പെട്ട ഹീറ്റ് മാനേജ്‌മെന്റ്.	ബാക്ക്‌സൈഡ് സോഴ്സ് കണക്ട് (BSSC) വഴി വളരെ കുറഞ്ഞ പവർ ഉപയോഗം.

5. NAND സെൽ ടൈപ്പുകൾ: YMTC ഉപയോഗിക്കുന്നത് എന്താണ്?

ഡാറ്റ സൂക്ഷിക്കുന്ന രീതി അനുസരിച്ച് NAND സെല്ലുകളെ പലതായി തിരിക്കാം:

SLC (Single-Level Cell): ഒരു സെല്ലിൽ 1 ബിറ്റ് ഡാറ്റ. ഏറ്റവും സ്പീഡും ഈടുനിൽപ്പും വിലയും കൂടുതൽ.
MLC (Multi-Level Cell): ഒരു സെല്ലിൽ 2 ബിറ്റ് ഡാറ്റ.
TLC (Triple-Level Cell): ഒരു സെല്ലിൽ 3 ബിറ്റ് ഡാറ്റ. സ്പീഡും സ്റ്റോറേജും ഒരുപോലെ നൽകുന്നു.
QLC (Quad-Level Cell): ഒരു സെല്ലിൽ 4 ബിറ്റ് ഡാറ്റ. വളരെ കുറഞ്ഞ ചിലവിൽ വലിയ സ്റ്റോറേജ് ലഭിക്കും.

YMTC നിലവിൽ ഉപയോഗിക്കുന്നത്:

കൂടുതലായും TLC, QLC മോഡലുകളാണ് YMTC പുറത്തിറക്കുന്നത്. ഉദാഹരണത്തിന്, 1Tb (Terabit) ഡെൻസിറ്റിയുള്ള അവരുടെ 232-ലെയർ ചിപ്പ് ഒരു TLC ചിപ്പാണ്. ഇത് മൊബൈൽ ഫോണുകളിലും ഹൈ-സ്പീഡ് SSD-കളിലും മികച്ച പെർഫോമൻസ് തരുന്നു.

6. YMTC-യുടെ പ്രധാന സാങ്കേതിക മേന്മകൾ

ഉയർന്ന സംഭരണ ശേഷി (High Density): Xtacking സാങ്കേതികവിദ്യ ഉപയോഗിക്കുന്നത് കൊണ്ട് കുറഞ്ഞ സ്ഥലത്ത് കൂടുതൽ മെമ്മറി ലെയറുകൾ ഉൾക്കൊള്ളിക്കാൻ സാധിക്കുന്നു.
മത്സരക്ഷമത: സാംസങ്, മൈക്രോൺ പോലുള്ള ആഗോള ഭീമൻമാരുടെ ചിപ്പുകളേക്കാൾ കുറഞ്ഞ നിർമ്മാണച്ചെലവിലാണ് YMTC ഉയർന്ന വേഗതയുള്ള മെമ്മറി ചിപ്പുകൾ ഉത്പാദിപ്പിക്കുന്നത്.
മികച്ച വേഗത: കൺട്രോളർ സർക്യൂട്ട് വെവ്വേറെ ലെയറിൽ നൽകുന്നതിനാൽ ഡാറ്റാ കൈമാറ്റം തടസ്സമില്ലാതെ അതിവേഗത്തിൽ നടക്കുന്നു.

7. നിത്യജീവിതത്തിലെ ഉപയോഗങ്ങൾ

YMTC ചിപ്പുകൾ ഇന്ന് പല രൂപത്തിൽ നമ്മുടെ ദൈനംദിന ജീവിതത്തിൽ എത്തുന്നുണ്ട്:

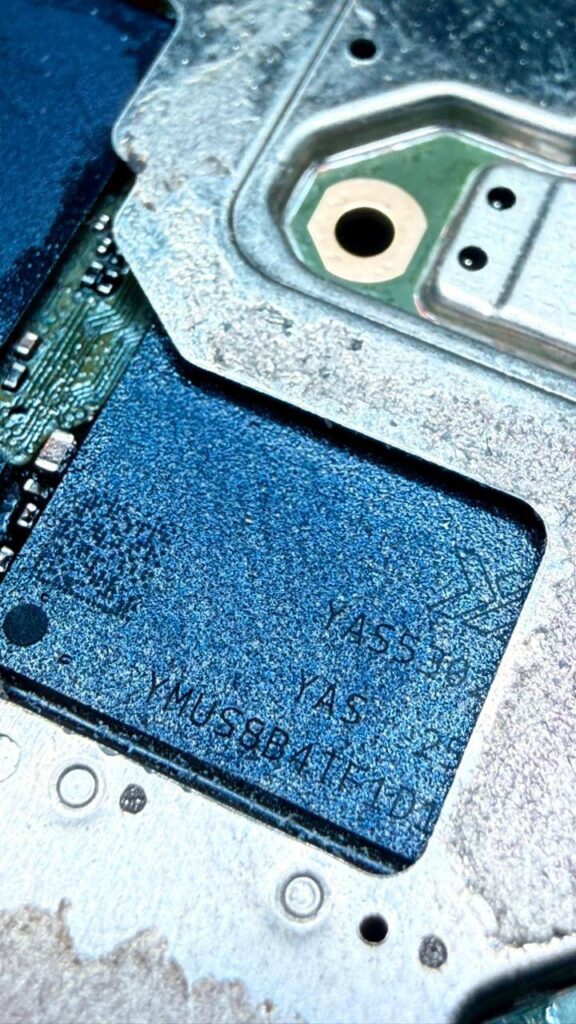

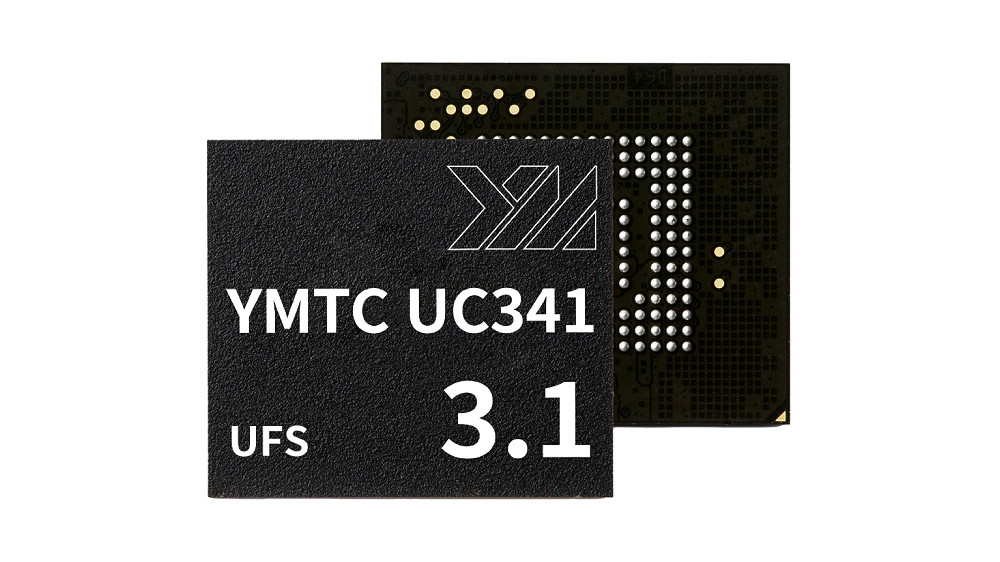

സ്മാർട്ട്ഫോണുകൾ: ചൈനീസ് ബ്രാൻഡുകളുടെ പ്രമുഖ സ്മാർട്ട്ഫോണുകളിൽ (UFS 3.1, UFS 4.0 സ്റ്റോറേജുകളായി) YMTC ചിപ്പുകൾ വ്യാപകമായി ഉപയോഗിക്കുന്നു.
SSD-കൾ: കമ്പ്യൂട്ടറുകളിലും ലാപ്ടോപ്പുകളിലും ഉപയോഗിക്കുന്ന 1TB, 2TB വലുപ്പമുള്ള അതിവേഗ NVMe SSD-കളിൽ YMTC-യുടെ 232-ലെയർ ചിപ്പുകൾ ധാരാളമായി കാണാം (ഉദാഹരണത്തിന് Zhitai TiPro സീരീസ് SSD-കൾ).

8. മൊബൈൽ ടെക്നീഷ്യന്മാർ അറിഞ്ഞിരിക്കേണ്ട കാര്യങ്ങൾ

ഒരു സ്മാർട്ട്ഫോൺ റിപ്പയർ ടെക്നീഷ്യൻ അല്ലെങ്കിൽ ഡാറ്റാ റിക്കവറി എക്സ്പെർട്ട് എന്ന നിലയിൽ YMTC ചിപ്പുകളെ കൈകാര്യം ചെയ്യുമ്പോൾ താഴെ പറയുന്ന കാര്യങ്ങൾ വളരെ ശ്രദ്ധിക്കേണ്ടതുണ്ട്:

ടൂളുകളിലെ ഡിറ്റക്ഷൻ പ്രശ്നങ്ങൾ (Detection Issues): PC3000, EasyJTAG, UFI Box, Medusa Pro പോലുള്ള പ്രോഗ്രാമിംഗ് ബോക്സുകളിൽ YMTC ചിപ്പുകൾ റീഡ് ചെയ്യുമ്പോൾ കൃത്യമായി ഐഡന്റിഫൈ ചെയ്യാൻ ചിലപ്പോൾ ബുദ്ധിമുട്ട് വരാറുണ്ട്. കാരണം ഇവയുടെ ആർക്കിടെക്ചർ പരമ്പരാഗത ചിപ്പുകളിൽ നിന്നും തികച്ചും വ്യത്യസ്തമാണ്.

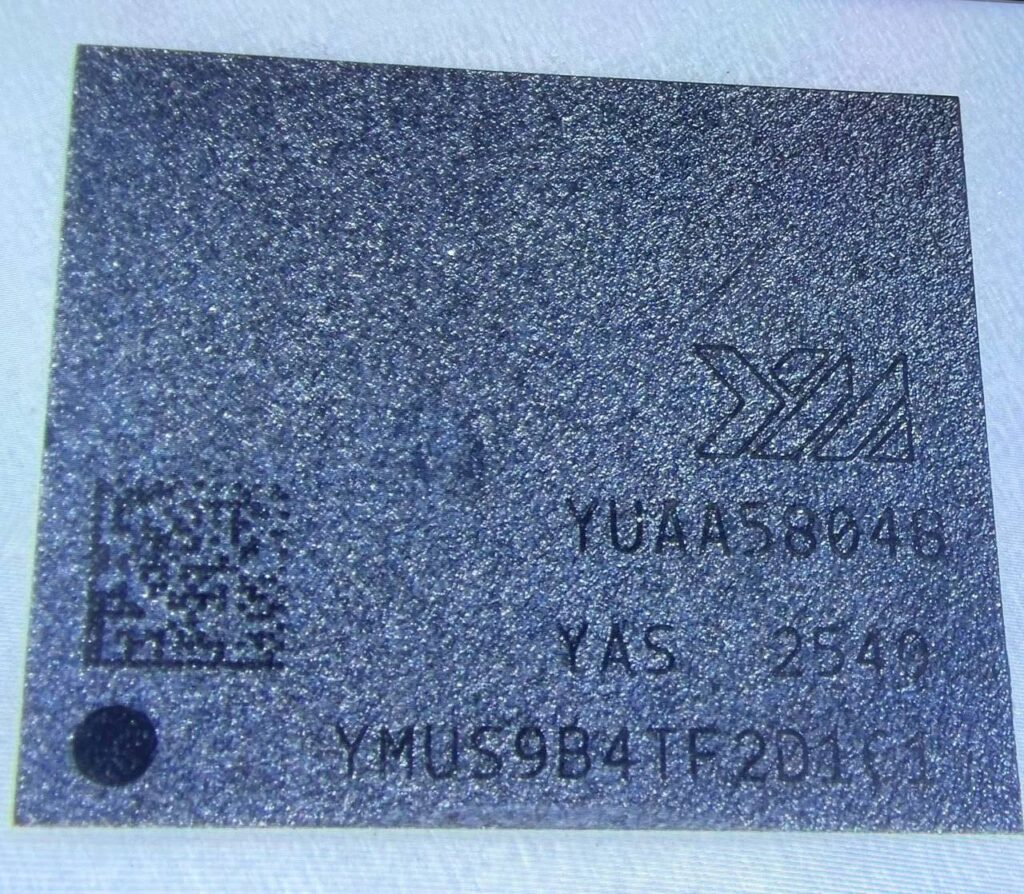

കൺഫ്യൂസിംഗ് ചിപ്പ് മാർക്കിംഗ്: സാംസങ് ചിപ്പുകളിൽ കാണുന്നത് പോലെ എളുപ്പത്തിൽ മനസ്സിലാക്കാൻ സാധിക്കുന്ന പാർട്ട് നമ്പറുകൾ ആയിരിക്കില്ല പലപ്പോഴും YMTC ചിപ്പുകളിൽ ഉണ്ടാവുക. അതിനാൽ ചിപ്പിന്റെ മുകളിലെ കോഡ് കൃത്യമായി ഡാറ്റാഷീറ്റുമായി ഒത്തുനോക്കണം.
ഹീറ്റിംഗ് കൺട്രോൾ: Xtacking സാങ്കേതികവിദ്യ ഉപയോഗിച്ചുള്ള ചിപ്പുകൾ Reballing ചെയ്യുമ്പോഴും ചൂടാക്കുമ്പോഴും കൃത്യമായ ടെമ്പറേച്ചർ പാലിക്കണം. രണ്ട് വേഫറുകൾ തമ്മിൽ ഒട്ടിച്ചു വെച്ചിരിക്കുന്നതിനാൽ അമിതമായ ചൂട് കാരണം മെമ്മറി ലെയറും ലോജിക് ലെയറും തമ്മിലുള്ള കണക്ഷൻ വിട്ടുപോകാൻ സാധ്യതയുണ്ട് (Layer Separation).
ടൂൾ അപ്‌ഡേറ്റുകൾ പ്രധാനമാണ്: പുതിയ മോഡൽ ഫോണുകളിൽ വരുന്ന YMTC ചിപ്പുകൾ കൈകാര്യം ചെയ്യുന്നതിന് നിങ്ങളുടെ പ്രോഗ്രാമിംഗ് ടൂളുകൾ എപ്പോഴും ഏറ്റവും പുതിയ വേർഷനിലേക്ക് അപ്‌ഡേറ്റ് ചെയ്തു വെക്കുക.

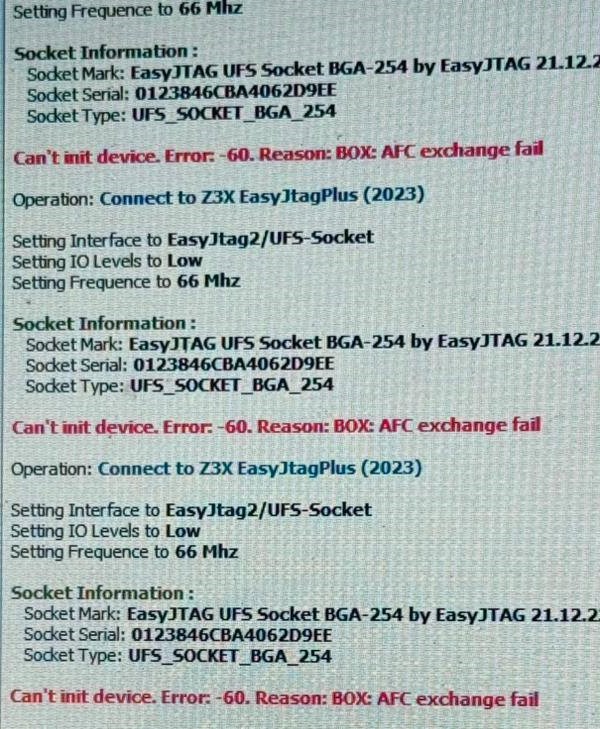

ഇത്തരം IC കള്‍ EASYJTAG PLUS ല്‍ കണക്ട് ചെയ്യുമ്പോള്‍ വരുന്ന ERROR MESSAGE ആണ് താഴെ കാണിച്ചിരിക്കുന്നത്

UFS IC കള്‍ കണക്ട് ചെയ്യുമ്പോള്‍ വരാവുന്ന ERROR MESSAGE കളും അവയുടെ കാരണങ്ങളും താഴെ കാണിച്ചിരിക്കുന്ന ലിങ്കില്‍ ക്ലിക്ക് ചെയ്‌താല്‍ DETAIL ആയി ലഭിക്കുന്നതാണ്

UFS ERROR CODES & EXPLANATIONS

9. ഉപസംഹാരം

വളരെ ചുരുങ്ങിയ കാലം കൊണ്ട് ലോകത്തെ മുൻനിര മെമ്മറി നിർമ്മാതാക്കൾക്കൊപ്പമെത്തിയ ബ്രാൻഡാണ് YMTC. സ്മാർട്ട്ഫോണുകളിലും ലാപ്ടോപ്പുകളിലും സ്റ്റോറേജ് കപ്പാസിറ്റിയും വേഗതയും കൂട്ടുന്നതിൽ ഇവരുടെ ‘Xtacking’ സാങ്കേതികവിദ്യ വലിയ പങ്കുവഹിക്കുന്നുണ്ട്. മൊബൈൽ റിപ്പയറിംഗ് മേഖലയിലുള്ളവർക്ക് ഈ ചിപ്പുകളുടെ പ്രവർത്തനവും സ്വഭാവവും മനസ്സിലാക്കുന്നത് ഭാവിയിൽ ചിപ്പ് ലെവൽ റിപ്പയറിംഗും ഡാറ്റാ റിക്കവറിയും എളുപ്പമാക്കാൻ തീർച്ചയായും സഹായിക്കും.
